Tlačítka a enkodéry
Až 12 tlačítkových či digitálních vstupů nebo až 3 rotační enkodéry. Podpora stisku, uvolnění a obrácení směru otáčení.
HELLOS UNI
Čistý interiér.
Hromada funkcí.
Univerzální modul pro automatizaci budov. Schová se pod vypínač a obslouží celý vypínačový blok, ke kterému stačí přivést jediný kabel. Ovládání, čidla i výstupy propojí s vaším řídicím systémem.
Jeden typ modulu pro různé místnosti.3 univerzální porty · HBUS i MODBUS-RTU
Nastavte si možnosti
Co má umět
vaše místnost?
Každý ze tří portů má čtyři signálové pozice. Režim portu zvolíte podle připojeného zařízení.
Teplota, vlhkost, CO₂
Automatická detekce podporovaných čidel DS18x20, SHT3x a SCD4x na volných portech. Nastavitelná kompenzace hodnot.
Pohyb, okna a kontakty
Digitální vstupy pro kontakty a vhodné výstupy detektorů. Informace pro návazné řízení světel, vytápění nebo stínění.
Logika a PWM
Až 12 logických výstupů pro externí obvody nebo až 8 PWM kanálů. Pro ovládání výkonových zátěží se používají odpovídající rozšíření.
Plynulé ovládání
Čtyři ADC kanály na portu A pro potenciometry a podobné ovládací prvky.
Funkce, které se rozvíjejí
Vzdálené aktualizace aplikace po sběrnici, kontrola integrity a možnost návratu k předchozí verzi při chybě spuštění.
Uvedené počty jsou maxima pro jednotlivé konfigurace. Vstupy, výstupy a senzory sdílejí porty; všechna maxima nelze využít současně.
Méně kabelů. Více možností.
Celý vypínačový blok.
Jeden kabel.
Méně kabeláže ve zdech i vstupních rozšíření v rozvaděči.

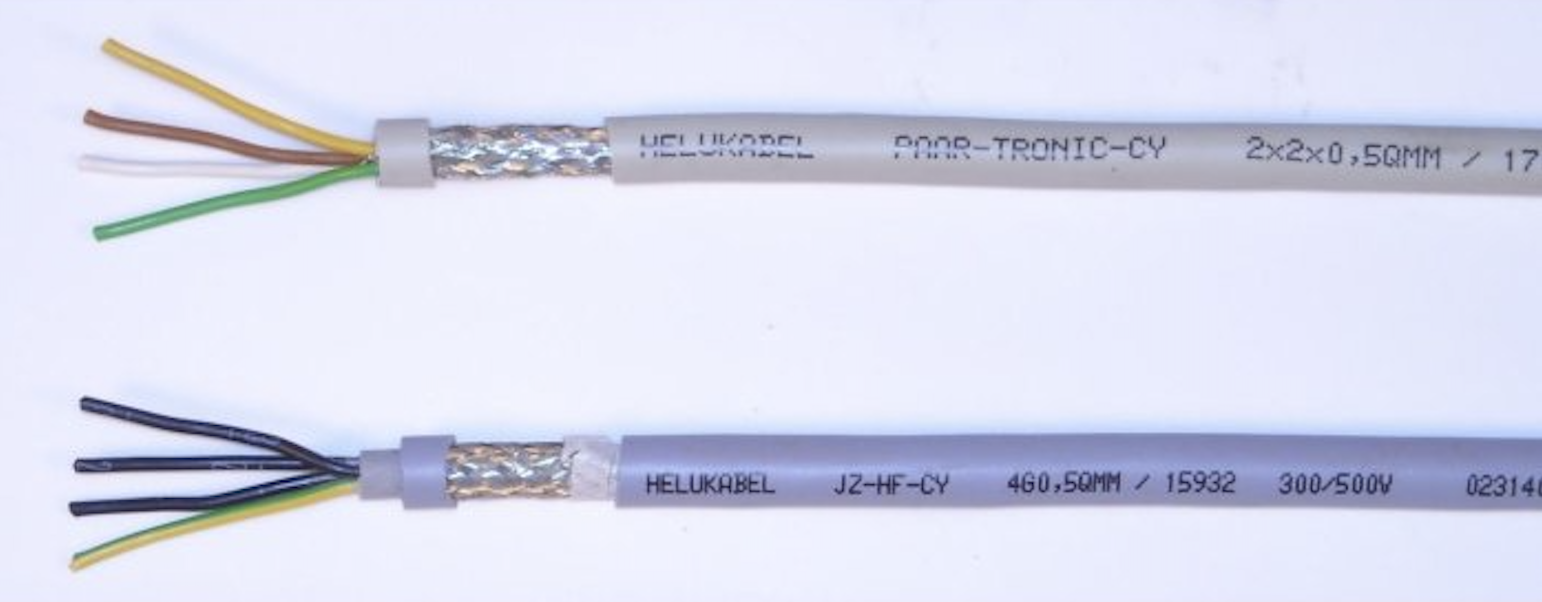

K celému bloku vypínačů přivedete jediný sběrnicový kabel. Jednotlivé ovládací prvky připojíte přímo k HELLOS UNI v instalační krabičce.
Co který vypínač nebo stmívač ovládá, určíte softwarově v nadřazeném řídicím systému. Světla, žaluzie nebo celou scénu? Chování změníte podle svých potřeb bez přepojování kabeláže.
Každý ovládací prvek tak nepotřebuje vlastní vedení až do rozvaděče ani samostatný vstup na centrálním rozšiřujícím modulu. Šetříte kabeláž, místo v rozvaděči i náklady na vstupní rozšíření.
Interiér je na vás
Váš vypínač.
Vaše materiály.
Technologie nemusí určovat vzhled celé místnosti.

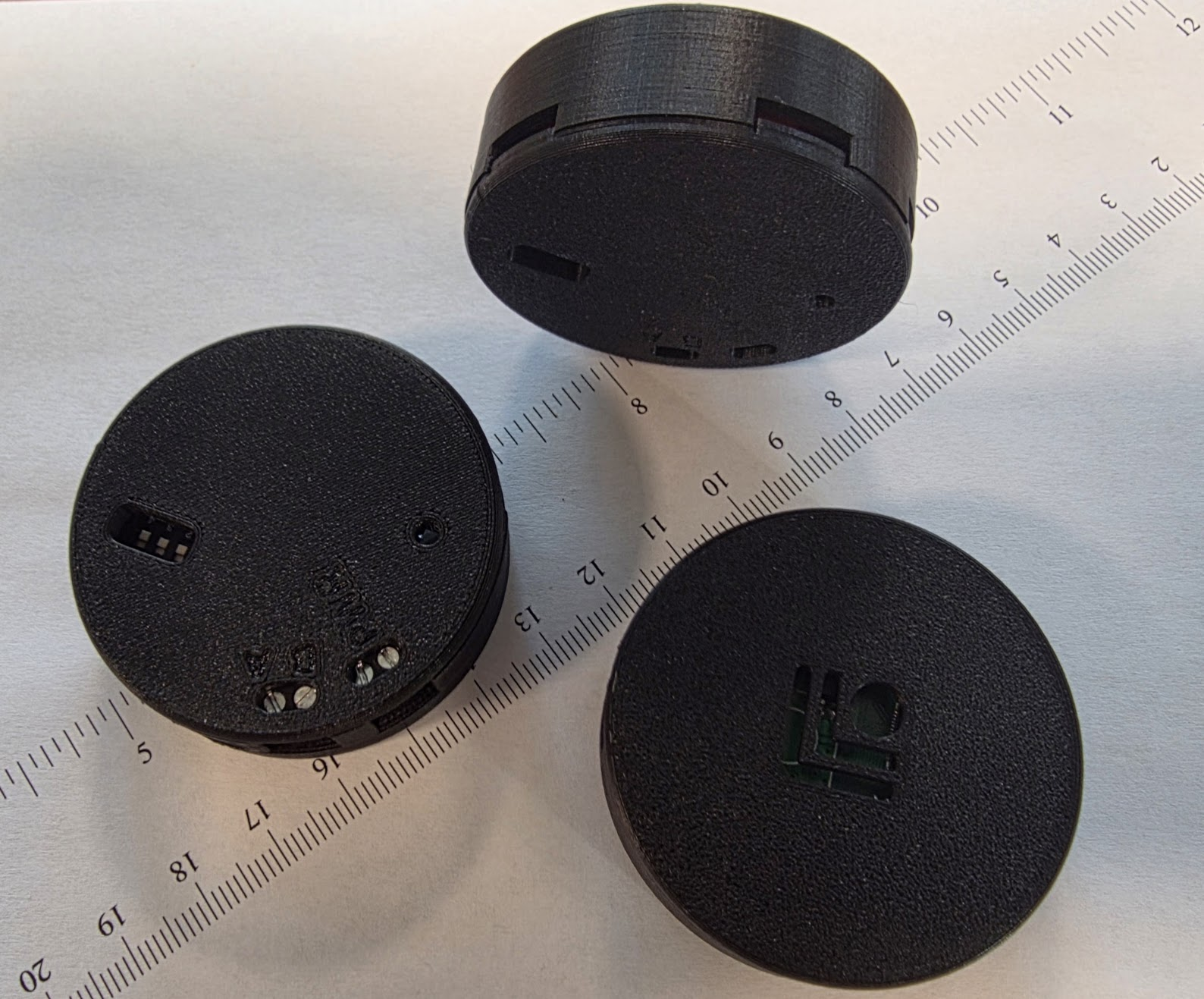

UNI je navržený pro umístění v instalační krabičce pod vypínačem. Krytky čidel umíme přizpůsobit konkrétnímu interiéru pomocí CNC obrábění a 3D tisku.
Prostorové možnosti krabičky, kombinaci přístrojů i zakázkové provedení řešíme podle projektu.
Probrat konkrétní design

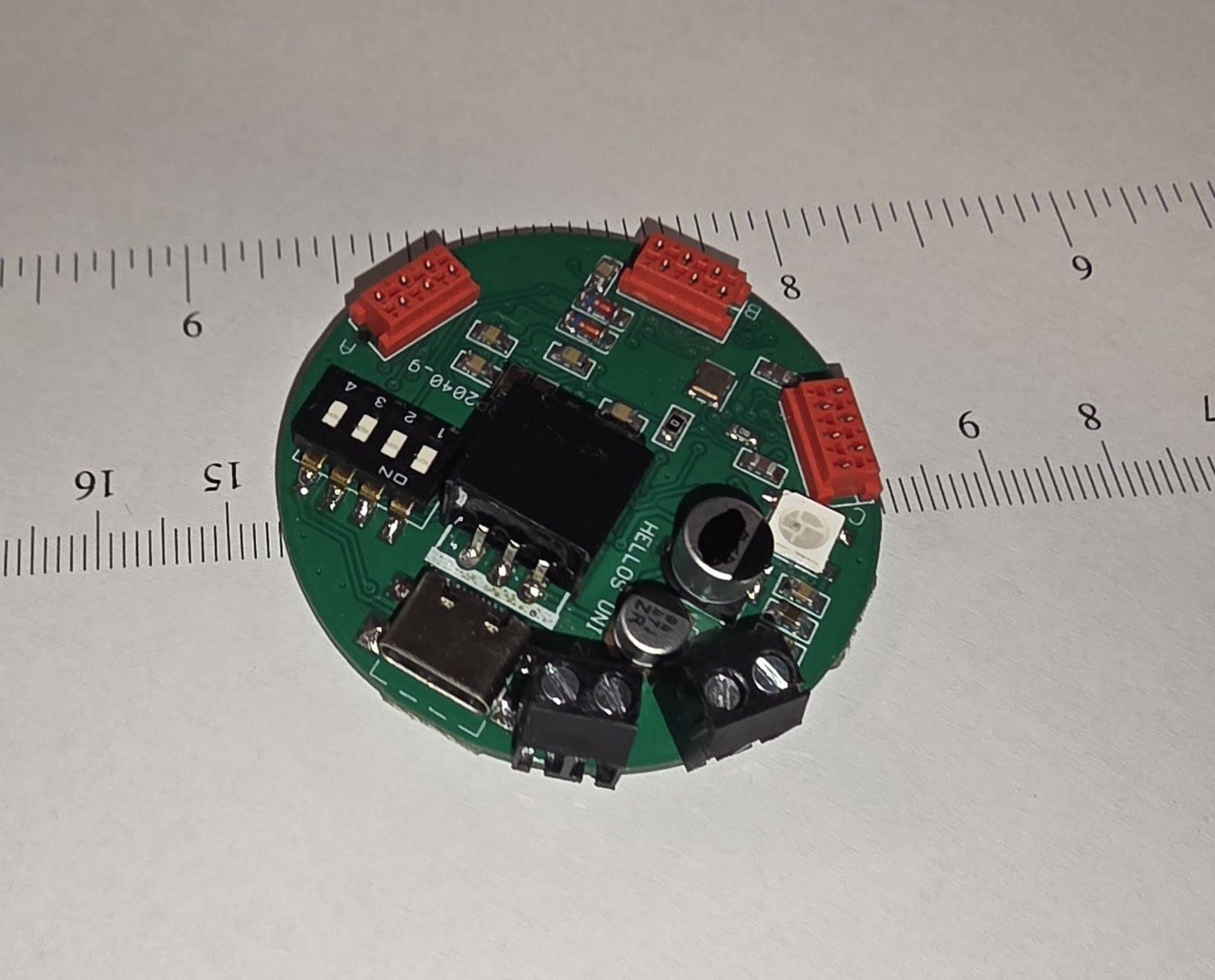

Technické údaje
Malý formát.
Otevřené možnosti.
Přehled pro návrh instalace.
Potřebujete vybrat kombinaci funkcí nebo probrat zapojení? Pomůžeme vám s konkrétní konfigurací.
- Napájení
- 6-28 V DC/AC, bez závislosti na polaritě
- Komunikace
- RS-485 · HBUS / JSON · MODBUS-RTU
- Rychlost HBUS
- 1 200-460 800 Bd
- Porty
- 3 × 4 signálové pozice a napájení pro rozšiřující moduly
- Logické vstupy / výstupy
- Až 12, podle režimů portů
- PWM
- Až 8 kanálů na B a C
50 Hz / 1 kHz / 25 kHz - ADC
- 4 kanály na portu A
- Procesor a paměť
- RP2040 · 4 MiB flash
- Konfigurace
- Na pár kliknutí z počítače nebo telefonu
Praktické otázky
Než začnete
zapojovat.
Kolik zařízení mohu připojit a jak je kombinovat?
Záleží na konkrétní kombinaci zařízení a funkcí. UNI nabízí tři porty A, B a C, každý se čtyřmi signálovými pozicemi. Pro každý port zvolíte režim podle připojeného zařízení; tento režim určuje využití jeho signálů. Funkce jednotlivých portů můžete kombinovat - analogové vstupy jsou dostupné na portu A, PWM na portech B a C. S výběrem vhodné kombinace tlačítek, čidel a výstupů pro vaši instalaci vám pomůžeme.
Mohu UNI připojit k vlastní centrále?
Ano. Díky standardnímu MODBUS-RTU připojíte HELLOS UNI přímo ke svému řídicímu systému. K dispozici máte také otevřený HBUS s JSON a multi-master provozem. Přes USB-RS-485 můžete UNI připojit i k počítači nebo Raspberry Pi. Volba hardwaru a softwaru je na vás.
Lze výstupem přímo spínat světlo nebo motor?
UNI poskytuje logické signály. Výkonové zátěže se ovládají přes vhodné reléové nebo jiné výkonové rozšíření, navržené pro konkrétní zařízení.
Jak dlouhá může být sběrnice?
Podle kabeláže, topologie a zvolené rychlosti lze navrhnout i okruhy v řádu kilometrů. Konkrétní dosah posoudíme podle instalace; maximální rychlost a maximální délka nejsou současně garantované hodnoty.
Zůstane nastavení zachované po vypnutí?
Ano. Konfigurace portů, adresa modulu a kompenzace měření zůstávají uložené přímo v UNI. O ukládání a obnovení provozních stavů se stará nadřazená řídicí logika. Ta určuje chování logických a PWM výstupů po zapnutí a zajišťuje návazné zpracování impulzních čítačů podle potřeb instalace.
